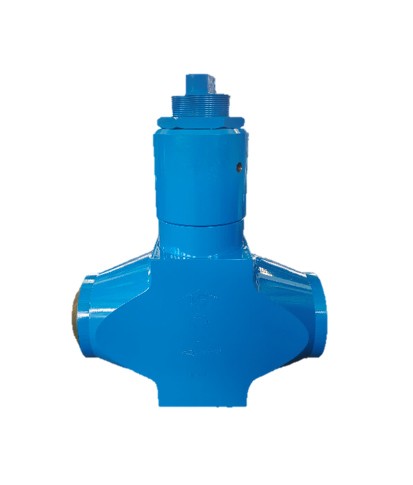

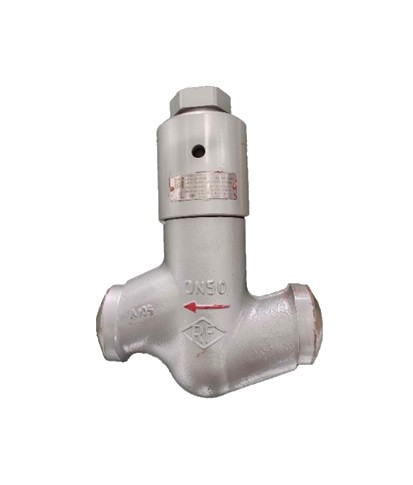

高溫高壓升降式止回閥
高溫高壓升降式止回閥適用于中、小口徑管路各種工況的汽水介質管道和石油、化工、冶金等介質管道。依靠閥瓣自重和流體壓差實現自動阻止流體倒流。由于閥門是靠閥瓣自重關閉，一般應安裝在水平管道上。
主要用途
高溫高壓升降式止回閥適用于中、小口徑管路各種工況的汽水介質管道和石油、化工、冶金等介質管道。依靠閥瓣自重和流體壓差實現自動阻止流體倒流。由于閥門是靠閥瓣自重關閉，一般應安裝在水平管道上。
產品特點
• 閥體借用高溫高壓截止閥閥體，閥體采用全鍛造工藝，組織均勻，外形美觀，無組織缺陷；
• 閥瓣是唯一的運動部件，結構緊湊，功能可靠；
• 密封面釆用鈷基硬質合金，確保高硬度及硬度差，耐磨耐蝕，有效延長使用壽命；
• 可增加彈簧加載設計，保證低壓狀態也能密封。
主要設計規范
| 設計與制造 | 壓力與溫度基準 | 檢驗與試驗 |
| NB/T 47044、JB/T7746 | NB/T 47044 | NB/T 47044 |
| ASME B16.34 | ASME B16.34 | ASME B16.34 |
產品范圍
| 公稱壓力 | PN16～PN760（Class150—Class4500） | |
| 公稱尺寸 | DN10～DN65（NPS 3/8～NPS 2 1/2 ） | |
| 閥體材料 | 20、25、A105、F36.CL2、F22.CL3、F91、F92、F304、F316、F347 | |
| 試驗壓力(MPa) | 強度試驗(水壓) | 1.5×P（38℃壓力額定值） |
| 密封試驗(水壓) | 1.1×P（38℃壓力額定值） | |
| 適用溫度 | -29℃～650℃ | |
| 適用介質 | 蒸汽、水 | |
注：1、超出以上規格閥門可按用戶要求定制；
2、每臺閥門適用溫度范圍以閥門實際承壓材料為準。
