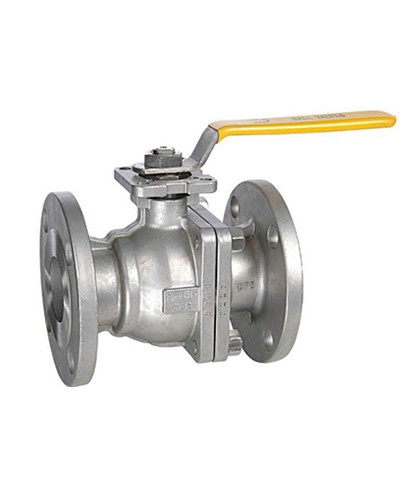

浮動球球閥
浮動球球閥適用于用PN16～PN100（Class150～Class600）的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸等多種介質。
主要用途
浮動球球閥適用于用PN16～PN100（Class150～Class600）的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸等多種介質。廣泛應用于火力發電、石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等領域。
產品特點
• 浮動球球閥的球體是浮動的，由兩個閥座連接支撐著，在介質壓力作用下，球體能產生一定的位移并緊貼在出口端的閥座密封面上，保證出口端密封；
• 超精球面研磨，光潔如鏡，耐磨耐蝕，有效降低啟閉力矩，延長使用壽命；
• 全通徑球閥采用全通道無流阻設計，方便在線清掃檢修；
• 閥桿采用內裝式，軸肩及聚四氟乙烯（或增強石墨）推力墊結構防止閥桿因管道內壓力而吹出；
• 具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免因靜電打火點燃易燃介質，確保系統安全；

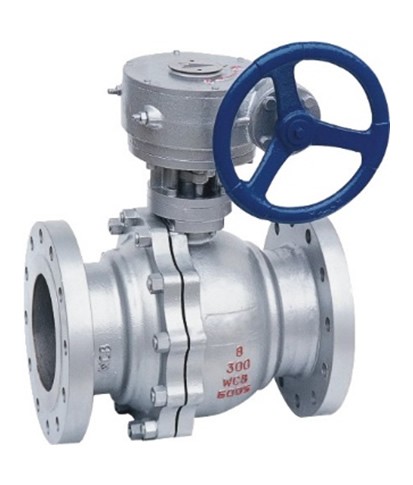

• 驅動方式為蝸輪蝸桿傳動、手動、氣動或電動。
主要設計規范
| 設計與制造 | 結構長度 | 法蘭連接尺寸 | 檢驗與試驗 | 壓力與溫度基準 |
| GB/T 12224 | GB/T 12221 | GB/T9124.1、GB/T9124.2 JB/T79 | GB/T 26480 | GB/T 12224 |
| NB/T47044 | GB/T 12221 | NB/T47044 | NB/T47044 | |
| ASME B16.34 | ASME B16.10 | ASME B16.5、HG/T20615 | ASME B16.34 | ASME B16.34 |
產品范圍
| 公稱壓力 | PN16～PN100（Class150—Class600） | |
| 公稱尺寸 | DN15～DN200（NPS 1/2～NPS8） | |
| 閥體材料 | WCB、CF8、CF3、CF8M、CF3M | |
| 試驗壓力(MPa) | 強度試驗(水壓) | 1.5×P（38℃壓力額定值） |
| 密封試驗(水壓) | 1.1×P（38℃壓力額定值） | |
| 適用溫度 | -29℃～570℃ | |
| 適用介質 | 水、蒸汽、油品、弱腐蝕性介質等 | |
注：1、超出以上規格閥門可按用戶要求定制；
2、每臺閥門適用溫度范圍以閥門實際承壓材料為準。
