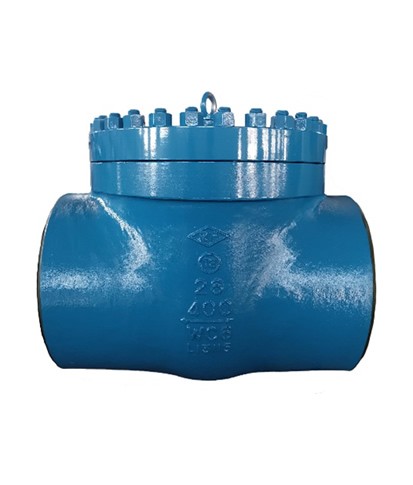

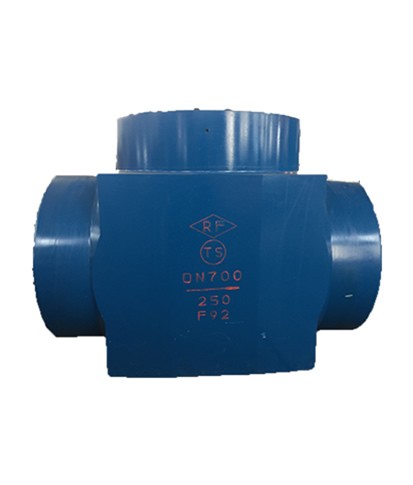

水壓試驗堵閥
水壓試驗堵閥是安裝在電站鍋爐過熱器出口和再熱器進、出口的蒸汽管道上，作為靜態水壓試驗的隔離裝置。水壓試驗時裝入堵板，O型密封圈和支板等內件，實現水壓試驗時密封；水壓試驗完成后拆除試壓內件，并裝入導流管內件作為管道使用。
主要用途
水壓試驗堵閥是安裝在電站鍋爐過熱器出口和再熱器進、出口的蒸汽管道上，作為靜態水壓試驗的隔離裝置。水壓試驗時裝入堵板，O型密封圈和支板等內件，實現水壓試驗時密封；水壓試驗完成后拆除試壓內件，并裝入導流管內件作為管道使用。
產品特點
• 高溫高壓工況閥門采用中腔壓力自密封結構，中低壓采用中腔法蘭螺栓密封結構；
• 閥體單側加工平面密封面，堵板裝有O型密封圈，實現硬密封和軟密封共同作用，試壓密封可靠；
• 管道正常運行時裝入導流管，避免介質在閥門內產生渦流，減少流阻，導流管設計有壓板，壓緊導流管避免運行時震動；
• 在堵板中心和上部設計兩個試壓密封預緊螺栓，采用通用扳手旋擰上部預緊螺栓，利用杠桿作用即可預緊堵板，不需要專用工具，操作方便；
• 所有內件都從頂部裝入，使用維護方便；水壓試驗內件能多次拆裝、重復使用，降低成本和勞動強度。
主要設計規范
| 設計與制造 | 壓力與溫度基準 | 檢驗與試驗 |
| NB/ T47044 | NB/ T47044 | NB/ T47044 |
| ASME B16.34 | ASME B16.34 | ASME B16.34 MSS-SP-61 |
產品范圍
| 公稱壓力 | PN16～PN760（Class150—Class4500） | |
| 公稱尺寸 | DN10～DN1200（NPS 3/8～NPS 48） | |
| 閥體材料 | 鍛件：20、A105、F22.CL3、F91、F92 鑄件：WCB 、WC6、WC9、ZG20CrMoV |
|
| 試驗壓力(MPa) | 強度試驗(水壓) | 1.5×P（38℃壓力額定值） |
| 密封試驗(水壓) | 1.5×工作壓力 | |
| 適用溫度 | -29℃～650℃ | |
| 適用介質 | 蒸汽、水 | |
注：1、超出以上規格閥門可按用戶要求定制；
2、每臺閥門適用溫度范圍以閥門實際承壓材料為準。
