專業從事高、中、低壓電站閥門的研發和制造

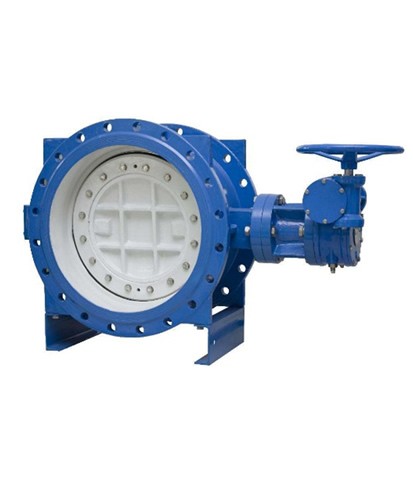

偏心蝶閥
偏心蝶閥根據設計結構分為偏心，雙偏心，三偏心結構，主要適用于電力、石油、食品、醫藥、化工、輕紡、造紙等行業，作為調節和截流設備使用。
主要用途
偏心蝶閥根據設計結構分為偏心，雙偏心，三偏心結構，主要適用于電力、石油、食品、醫藥、化工、輕紡、造紙等行業，作為調節和截流設備使用。和中線蝶閥相比，偏心蝶閥更耐高壓，壽命更長，穩定性好。
產品特點
• 單偏心蝶閥為閥桿軸心偏離了蝶板中心、從而使蝶板上下端不再成為回轉軸心、分散、減輕了蝶板上下端與閥座的過度擠壓。
• 雙偏心蝶閥在其結構特征為在閥桿軸心既偏離蝶板中心、也偏離本體中心。雙偏心的效果使閥門被開啟后蝶板能迅即脫離閥座、大幅度地消除了蝶板與閥座的不必要的過度擠壓、刮擦現象、減輕了開啟阻距、降低了磨損、提高了閥座壽命。
• 三偏心蝶閥增加了密封面的偏心，就是密封副的形狀不是正錐，而是斜錐；三偏心蝶閥克服了要零泄漏，必須使用軟密封的問題，實現了耐高溫的硬密封蝶閥。
• 閥體材料、結構型式，密封面材料和填料可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況；
• 有多重操作方式供用戶選擇，主要有手動、渦輪傳動、氣動、電動等。
主要設計規范
| 設計與制造 | 結構長度 | 接口連接尺寸 | 檢驗與試驗 | 壓力與溫度基準 |
| NB /T47044、 JB/T 8527、 GB/T 12238 |
GB/T 12221 | GB/T9124.1、JB/T79、GB/T 17241.6 | GB/T13927 | NB/T47044、 GB/T 12224、 GB/T 17241.1 |
產品范圍
| 公稱壓力 | PN16～PN100（Class150—Class600） | |
| 公稱尺寸 | DN50～DN2000（NPS 2～NPS 80） | |
| 閥體材料 | 鑄造：WCB、WC6、WC9、CF8、CF3 鍛造：20、A105、12Cr1MoV、304、316 |
|
| 試驗壓力(MPa) | 強度試驗(水壓) | 1.5×P（38℃壓力額定值） |
| 密封試驗(水壓) | 1.1×P（38℃壓力額定值） | |
| 適用溫度 | -29℃～575℃ | |
| 適用介質 | 水、蒸汽、油品、空氣、煤氣、污水等 | |
注：1、超出以上規格閥門可按用戶要求定制；
2、每臺閥門適用溫度范圍以閥門實際承壓材料為準。
